當前位置：
組串電源
更新時間： 2024-11-13
15666889815
在線咨詢產品詳情

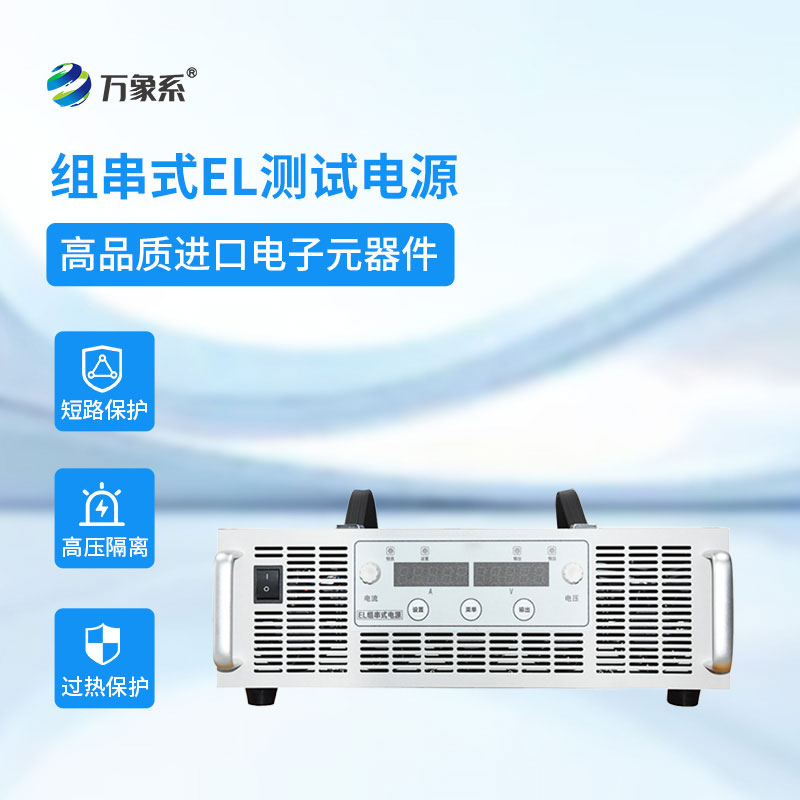

一、組串電源產品簡介
組串電源又稱組串式逆變電源，EL測試組串電源，組串電源將光伏太陽能板產生的可變直流電壓轉換為市電頻率交流電，其中組串逆變器多適用于中小型光伏發電系統，主要適用于中小型屋頂光伏發電系統和小型地面電站。
組串電源為我司針對光伏電站組串反向上電特性所研發，通過將交流電轉換為直流電輸入電池板激發電致發光，從而進行EL的內部缺陷測試。
WX-150050為研發型程控電源，通過程序軟件系統控制組串電源的電性能與保障措施。其pro版本為高品質軟件配置，選用更高品質的進口電子元器件搭配開放式編程主機，可更好的保障組串檢測穩定性與安全性。
二、組串電源技術參數
1、EL組串電源光伏用
規格 | WX-150030 | WX-150050 | WX-150010 |
電能參數 | 0～1500V；0～3A | 0～1500V；0～5A | 0～1500V；0～10A |
品質 | 程控線性國產 | 程控定制進口 | 程控定制進口 |
場景 | EL檢測儀單塊/組串測試 | EL檢測儀單塊/組串測試 | EL檢測儀+無人機EL測試 |
電壓輸出 | 0～1500V | 0～1500V | 0～1500V |
電壓精度 | 1V | 0.001V | 0.001V |
補償電壓 | 12V | 96V | 96V |
電流輸出 | 0～3A | 0~5A | 0～10A |
電流精度 | 0.1A | 0.001A | 0.001A |
電能精準度 | ±0.1A；±1V | ±0.001A；±0.001V | ±0.001A；±0.001V |
功率輸出 | 0～4.5KW | 0～8KW | 0～16KW |
功率穩定度 | ±0.1% | ±0.002% | ±0.002% |
輸出精度 | ±0.1% | ±0.001% | ±0.001% |
輸出效率 | ＞80% | ＞95% | ＞95% |
輸出線性調整率 | ±0.5% | ±0.005% | ±0.005% |
輸出負載調整率 | ±0.5% | ±0.005% | ±0.005% |
輸入電壓 | 220VAC | 380VAC | 380VAC |
輸入頻率 | 50/60Hz | 50/80Hz | 50/100Hz |
輸入功率因子 | ＞0.75 | ＞0.5 | ＞0.5 |
上電時間 | 手動控制 | 程控定時自動上電自動斷電 | |
絕緣耐壓輸入對輸出 | 2500VDC | ||
絕緣耐壓輸出對外殼 | 500VDC | ||
OVP調節范圍 | 0-100%前面板調節（或數字接口） | ||
OVP調節精度 | ±1%額定值 | ||
2、EL組串電源/程控系統
規格 | WX-150030 | WX-150050 | WX-150010 |
程控控制系統 | 控制電流電壓輸出、監測電源工作狀態 | 程控面板可直接設定電源各項程控指標 | |
程控遠程接口 | RS-485C，模擬量接口（0-10V） | ||
程控控制面板 | - | 電源面板可進行程序編程，控制電源通斷電時間、定時上電、保護閥值等 | |
逆電流保護 | - | 可設定逆電流阻抗閥值，預防組串電流倒灌 | |
短路保護 | 光伏組串反接短路保護，預防光伏組件擊穿二極管 | ||
程控緩沖保護 | - | 緩存式光伏組串通斷電，預防大電流直上擊穿光伏板 | |
程控穩態輸出 | - | 根據組串不同功率組件自適應匹配電流電壓（避免擊穿組件二極管） | |
數字電壓編程精度 | - | ±0.001% | ±0.001% |
數字電流編程精度 | - | ±0.001% | ±0.001% |
程控上升時間 | - | 0～10s可設定 | |
程控下降時間 | - | 60ms（空載）；250ms（負載10%）；2.5s（滿載） | |
電壓波動控制 | 0.1V/ms～10V/ms | 0.001V/ms～0.002V/ms | |
電流波動控制 | 0.1A～0.2A | 0.001A～0.01A，or 1NF | |
波動控制最小時間 | 5ms | 0.1ms | |
面板顯示 | 數顯絕緣操控面板 | 主機程控面板 | |
面板控制 | - | 可設置電源電流電壓保護極限值OVP | |
光伏EL上電特性 | 高低電流切換測試（手動切換） | 高低電流切換測試（程序自動切換） | |
同步上電組件數量 | 可同步完成1～32塊光伏板（1500V內）檢測供電接入 | ||
光伏上電接入端口 | 匯流箱/ 逆變器 / 組串端口 / 組件端口 | ||
穩態輸出模塊 | - | 穩定上電組串內各組件電能參數平均一致（防光伏板擊穿） | |
恒溫控制模塊 | 風冷持續散熱控溫 | 程序電子控溫45°C 可保障24小時不間斷工作 | |
過載保護 | - | 可設定過載閥值，輸出過載自動停止，以防燒毀供電方空開變壓器 | |
輸出短路自動保護 | 保護因電站線路或組件組串?dāng)嗦吩斐傻碾娫垂收吓c人身危險，電源自動斷電 | ||
輸入電壓自動保護 | - | 可保護因輸入電壓波動過大造成的電源元器件燒毀 | |
缺相保護 | 可保護因三相斷路造成的電源損壞與事故 | ||
內部過熱保護 | 可根據內部溫度動態散熱確保不會因溫度過高燒毀電源 | ||
高壓隔離保護 | 確保整機外殼與面板的操作人員高壓電工作安全 | ||
輸入線 | 2米 （6平方） | ||
接線方式 | AC220 | 三相三線+地線 | |
體積重量 | 430x88x450mm；13kg | 17kg | 26kg |
注：組串電源為大功率直流輸出電源，屬于高壓裝備，程控系統針對光伏電站場景所定制，可更好的保障現場人工施工的安全性。但高壓設備仍屬于高危高風險裝備，請嚴格按照操作說明，規范接線規范操作。在電源發生保護的情況下第一時間聯系廠家解決，切勿擅自接線操作，以防發生危險?。。?/p>
